ИНЖЕНЕРНЫЕ СИСТЕМЫ ЗАЩИТЫ

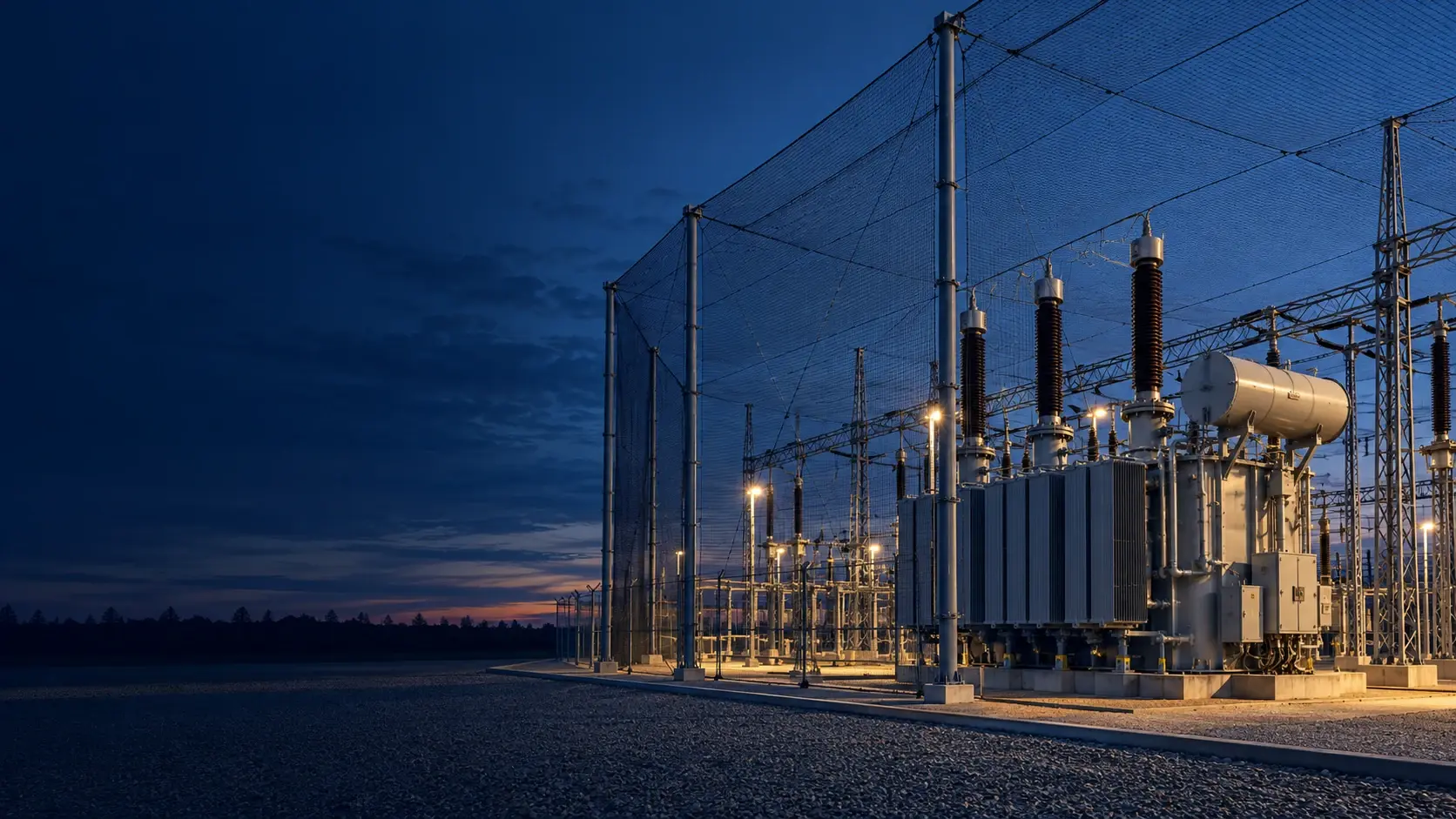

Защитные сети для подстанций
и энергообъектов
Подберём защитный контур для трансформаторов, распределительных устройств и вспомогательных узлов с учётом компоновки действующей площадки.
Под геометрию
объекта
объекта
Доступ к
оборудованию
оборудованию
От схемы
до монтажа
до монтажа
Зоны энергетического объекта
Конструкцию подбираем с учётом оборудования, проходов и расположения опор.

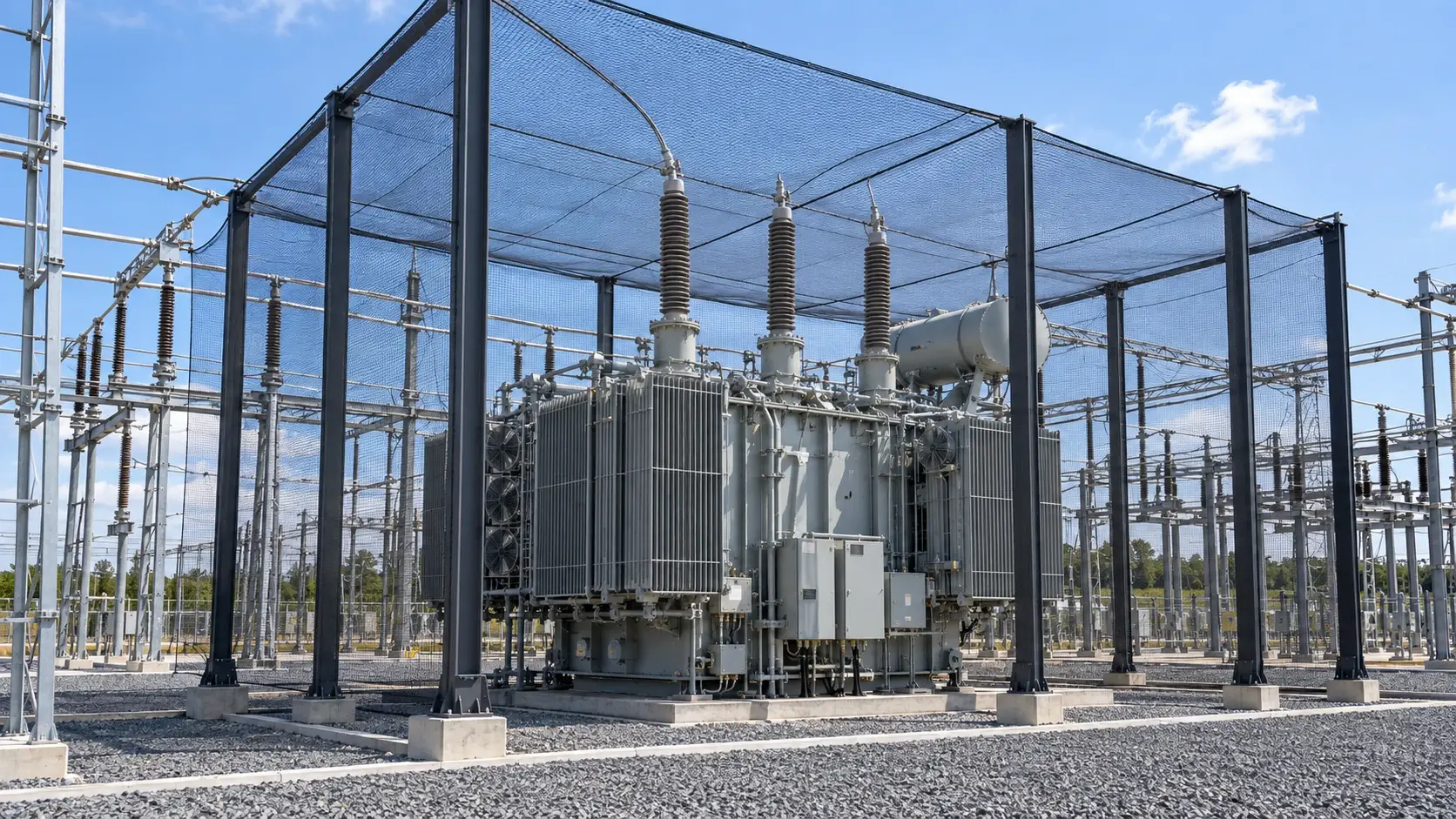

ОбсудитьТРАНСФОРМАТОРЫТрансформаторные площадкиОтдельный аппарат или группа оборудования

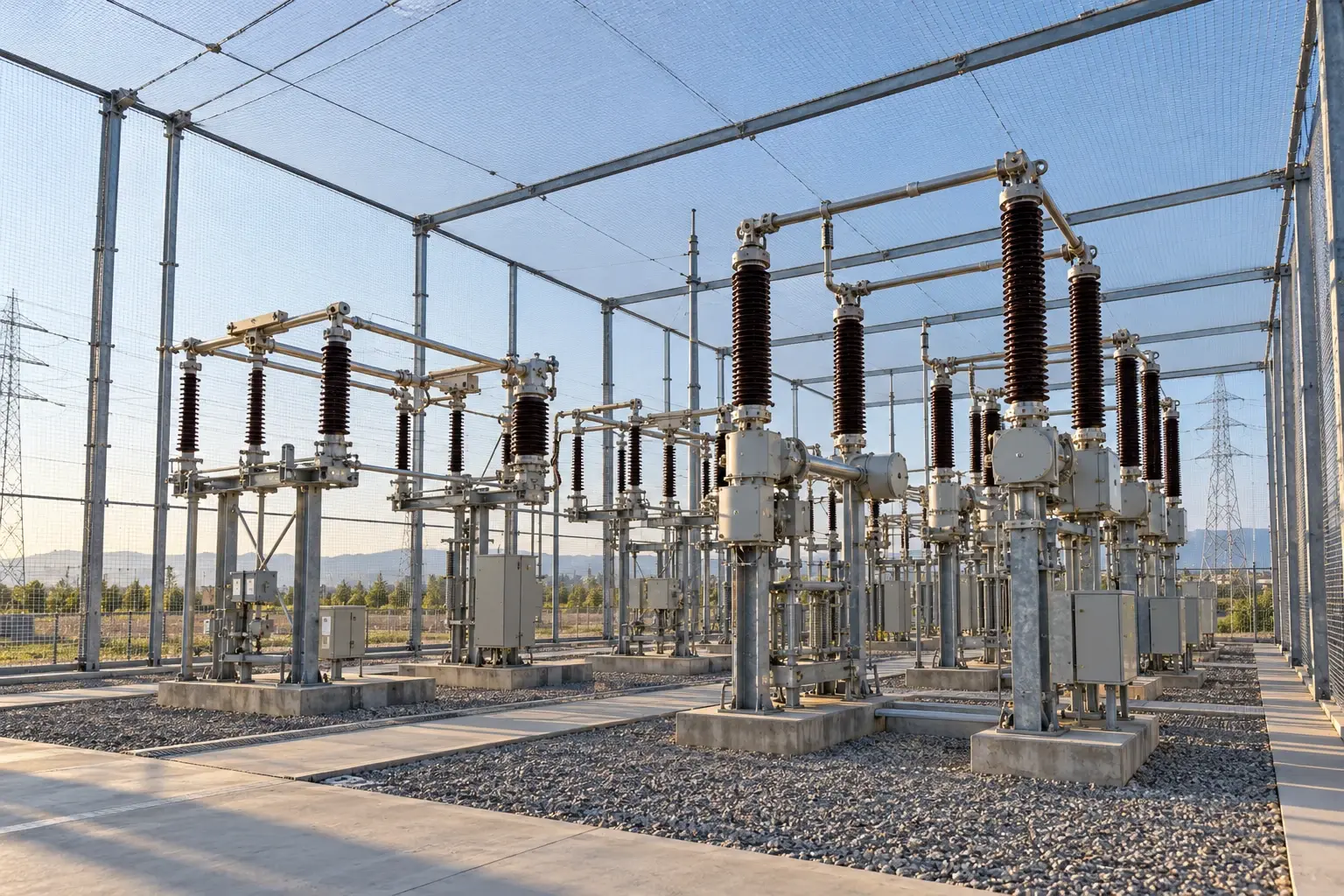

ОбсудитьРАСПРЕДЕЛЕНИЕРаспределительные устройстваОткрытые ячейки и подходы к ним

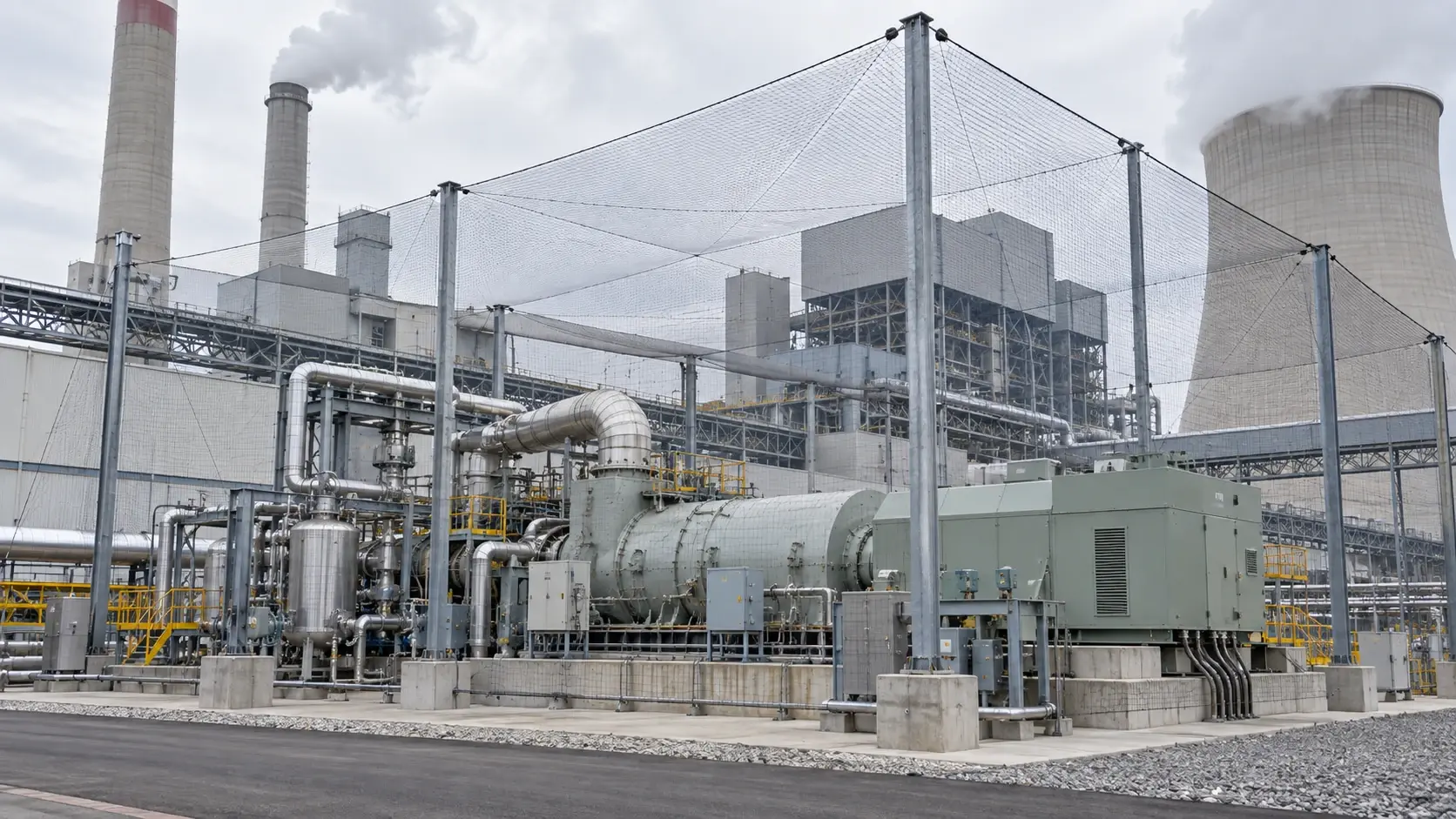

ОбсудитьЭНЕРГОУСТАНОВКИЭнергетические установкиОборудование и сервисные проходы

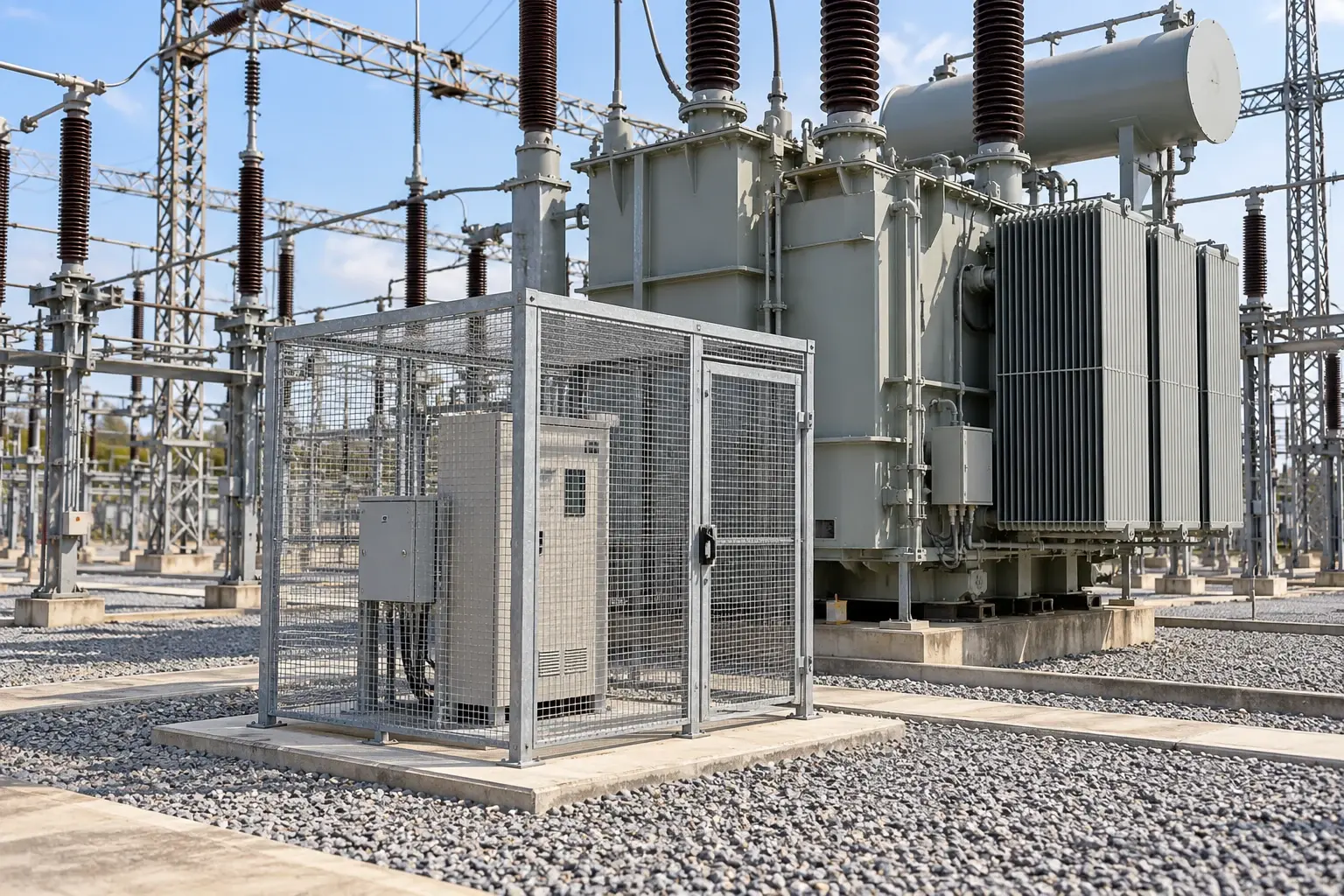

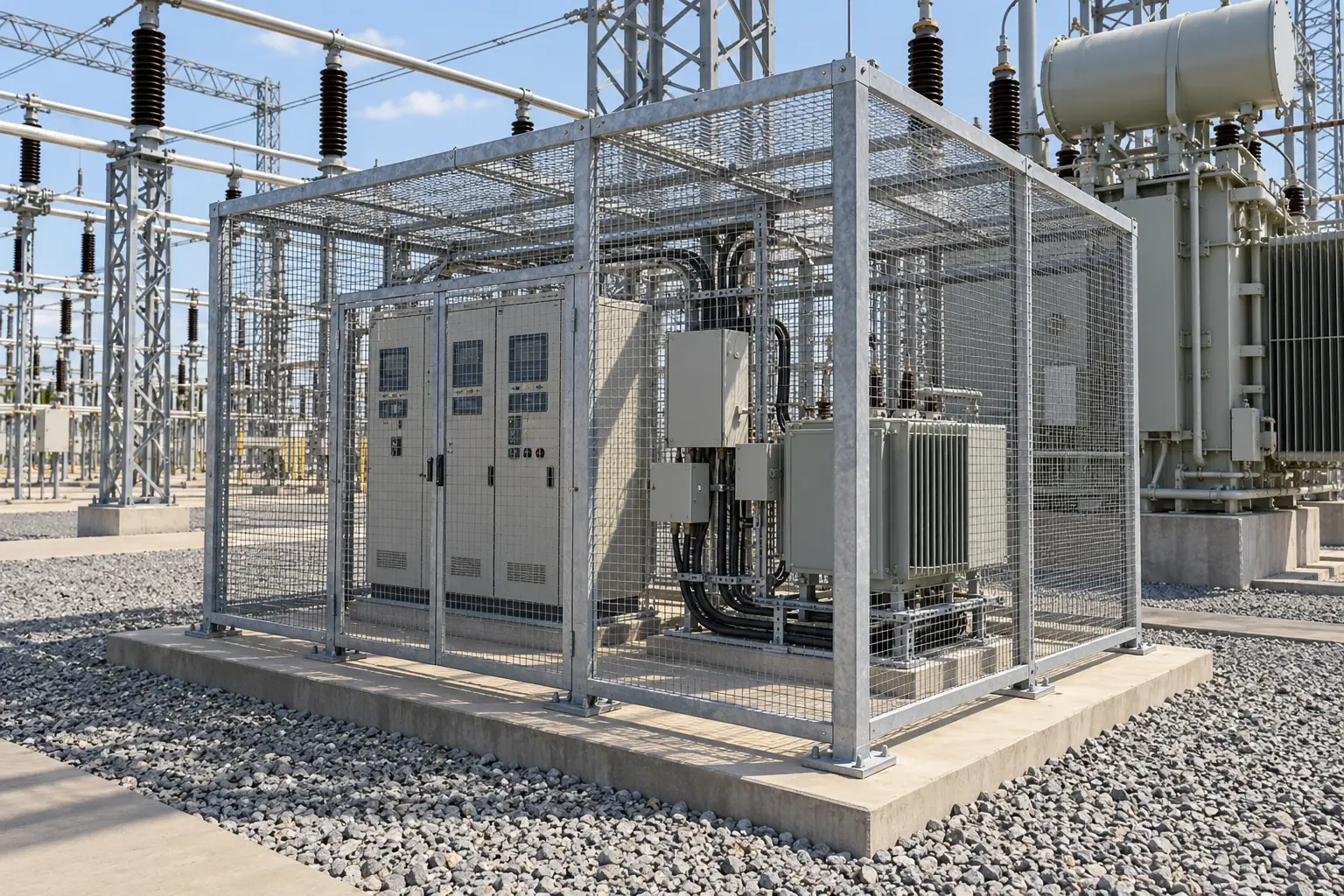

ОбсудитьУЗЛЫЛокальные узлыШкафы и вспомогательные системы
УСЛОВИЯ ПЛОЩАДКИ · ЭНЕРГЕТИКАИНЖЕНЕРНЫЙ ПОДХОД

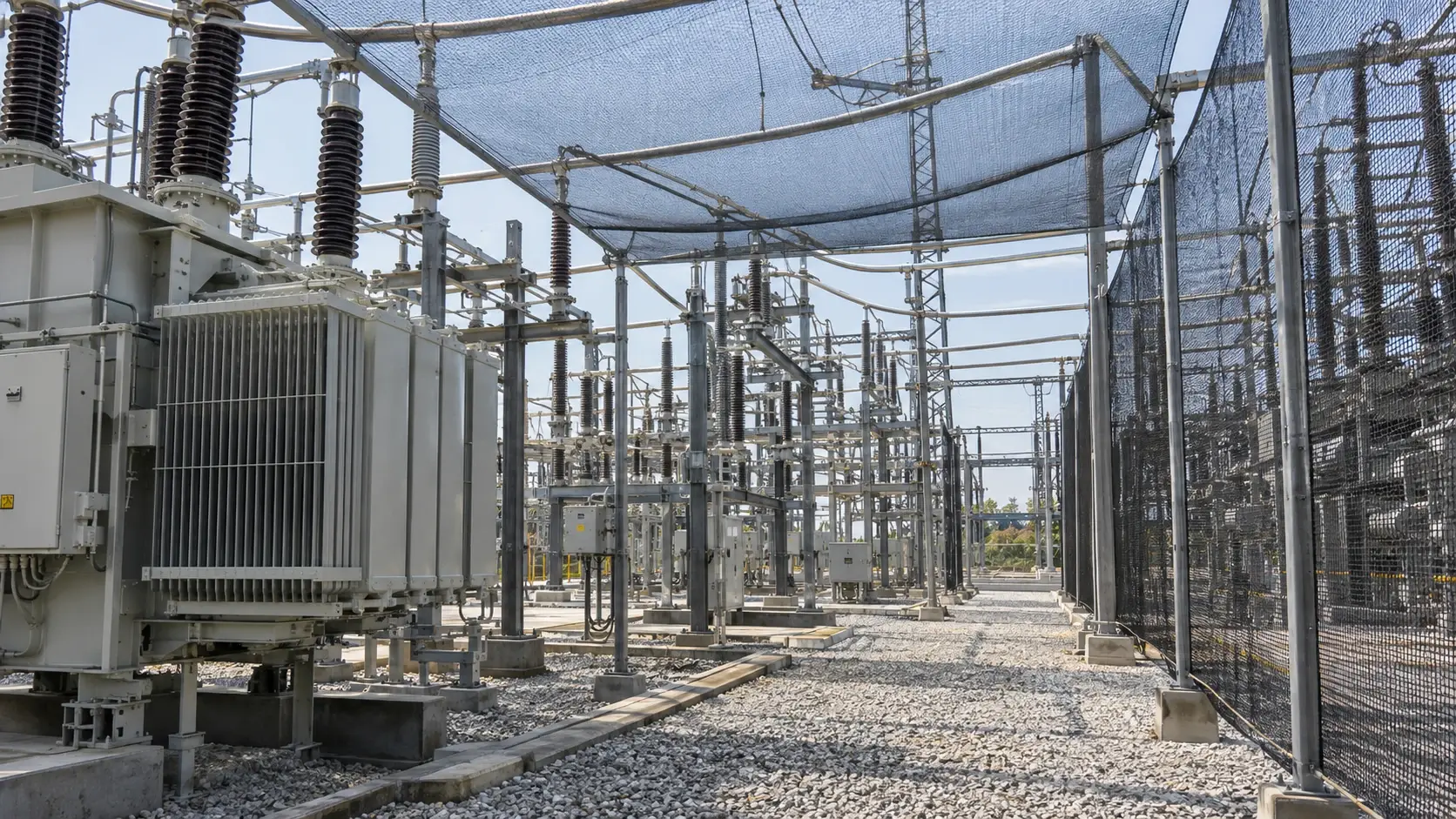

Сначала проверяем размещение защиты
На действующей подстанции схема зависит от компоновки оборудования, коммуникаций и доступа для обслуживания. Начинаем с исходных данных.
01Геометрия и опорыГабариты аппаратов и возможные точки опирания.
02Коммуникации и проездыКабельные трассы, проходы и пути обслуживания.
03Условия эксплуатацииНагрузки, расстояния и требования к доступу.
Исполнение уточняется после обследования и инженерного расчёта.
КОГДА НУЖНА СХЕМА ПОД КОНКРЕТНУЮ ПЛОЩАДКУ
Сложная зона подстанции?
Разберём её по деталям
Трансформаторы, ошиновка и кабельные трассы ограничивают размещение опор. Покажите участок — обсудим исходные данные для схемы защиты.
Как может выглядеть
защитный контур
Два принципа опирания для энергообъектов. Схема зависит от расположения оборудования и условий монтажа.

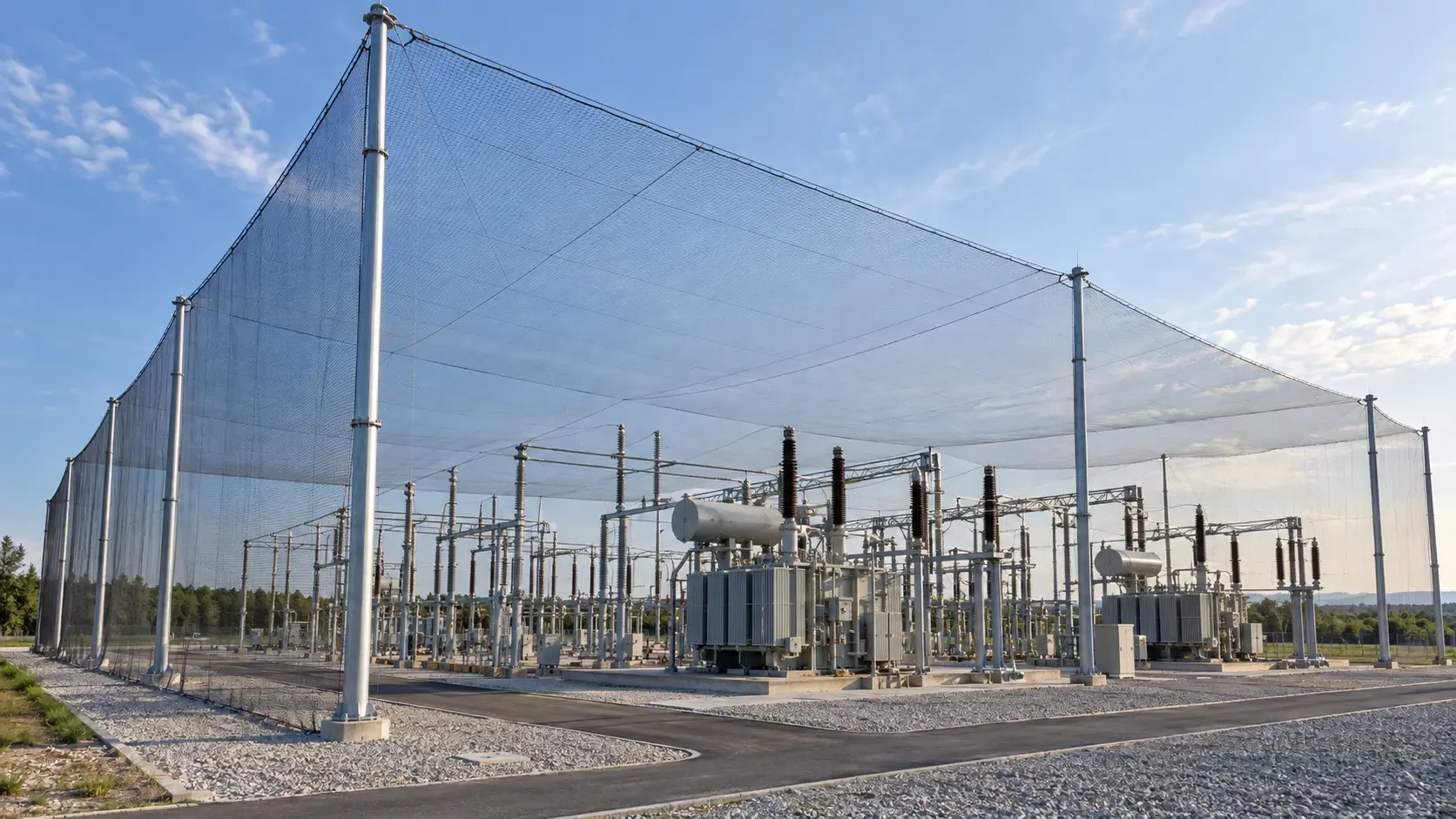

ПЕРЕКРЫТИЕ НАД ОБЪЕКТОМВАРИАНТ КОНСТРУКЦИИ
Свободное пространство
под сеткой
Мачты размещают с учётом трансформаторов, проходов и коммуникаций. Перекрытие формирует контур над выбранной зоной.
- Для трансформаторов и групп оборудования
- Опоры определяют по условиям площадки
- Доступ для обслуживания учитывают в схеме
Изображения показывают принцип решения. Габариты и исполнение уточняются после инженерного расчёта.
Шесть способов
защитить зоны подстанции
Для трансформаторов, распределительных устройств и узлов рассматриваем разные схемы. Листайте карточки, чтобы увидеть варианты.
01 06
Карточки показывают возможные принципы. Подходящая схема определяется после изучения объекта и инженерного расчёта.
ПОЛНЫЙ ЦИКЛ
От объекта до
смонтированной системы
Конструкция рождается из реальных ограничений площадки. Сначала мы разбираемся, что и как нужно перекрыть, затем прорабатываем опоры, производим элементы и организуем монтаж.
ОбследованиеГеометрия, оборудование, доступ
Инженерная схемаОпоры, пролёты, нагрузки
РеализацияЭлементы, монтаж, сдача
Как применяют защиту
на разных объектах
Показываем типовые зоны, для которых рассматривают сетчатые и каркасные решения.
НПЗ / РЕЗЕРВУАРНЫЙ ПАРКПРИМЕНЕНИЕ · 01 / 05
Резервуарные парки НПЗ
Для группы ёмкостей рассматривают перекрытие верхней зоны и проходы для эксплуатации. Расположение опор зависит от расстояний между резервуарами, трубопроводов и возможностей площадки.
ОТ ИСХОДНЫХ ДАННЫХ — К ИНЖЕНЕРНОЙ СХЕМЕПодберём защиту
Подберём защиту
для вашей площадки
Есть план, фотографии или размеры зоны? Начнём с них и определим следующий шаг.
Конструкция должна работать
вместе с объектом
При подборе учитываем не только перекрываемую площадь, но и эксплуатацию площадки.
06 / 06
Проходим весь путь до монтажа
От изучения площадки и инженерной проработки переходим к изготовлению элементов и организации установки.
01 / 06
Сохраняем доступ к оборудованию
Положение опор и высоту сетки соотносим с рабочими проходами, обслуживанием и проездом техники.
02 / 06
Работаем с отдельными зонами
Защита может охватывать один узел, группу оборудования или протяжённый участок коммуникаций.
0106
ИНЖЕНЕРНЫЙ ПОДХОД
Защитный контур
строится вокруг объекта.
Не наоборот.
Сетка, опоры и каркас должны вписаться в действующую площадку: не перекрыть обслуживание, оставить необходимые проходы и учитывать нагрузки.
Мы рассматриваем объект как систему и подбираем конструкцию под конкретные зоны и условия эксплуатации.
Сравнить варианты
РАБОТАЕМ ПО ВСЕЙ РОССИИОбсудим защиту
Обсудим защиту
вашего объекта
Покажите исходные данные — подскажем, с чего начать подбор.
СВЯЗАТЬСЯ С НАМИ
Есть задача?
Давайте разберём.
Расскажите об объекте и зоне защиты. Подготовим следующий шаг для инженерной проработки.
